一、工作原理
　　該系列對輥式造粒屬擠出滑模型，其工作原理是：由電動機驅動皮帶和皮帶輪，通過減速機傳遞給主動軸，并通過對開式齒輪與被動軸同步，相向工作。物料從擠壓式對輥造粒機進料斗加入，經對輥擠壓成型，脫模造球，并經過一副鏈條，傳送到破碎篩工作室，篩下和分離成品顆（球）粒，然后返回料與新料混合，再進行造粒。隨著電動機連續轉動，物料的不斷進入，方能實現批量生產。

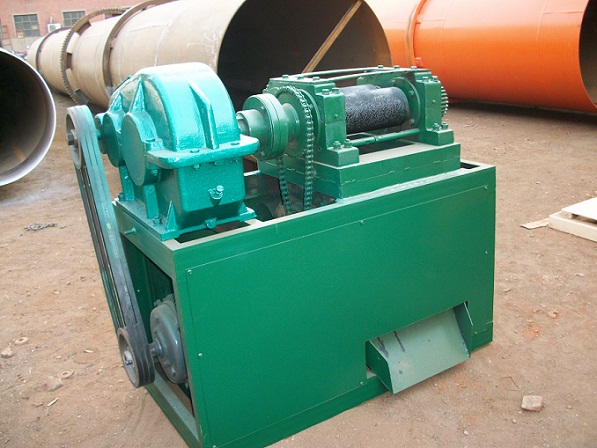

二、結構概述
    整個擠壓式對輥造粒機分為四大部分：
    機架部分：機器所有工作體全部安裝固定在機架上。該機的機架均采用中碳鋼板，槽鋼焊接而成，并通過嚴格的質量控制和特定的工藝要求，達到本機所使用的目的，在機架的四角中部設有吊裝孔，以便在裝卸運輸中使用。
    傳動聯接部分：電動機帶動皮帶輪、三角帶、減速機傳動，使機頭工作。另有鏈輪、鏈條組成傳動鏈傳遞給破碎分離工作部分。其中傳動減速機與機頭工作部分，用有尼龍柱銷聯軸器相嚙合傳遞驅動。
    擠壓式對輥造粒機機頭工作部分：由傳動輪通過柱銷聯軸器傳至傳動輥軸，對輥同步運轉由一對開式齒輪保證，主被動軸的兩側有特定的軸承，軸承架組成，安裝在機架上。
    破碎分離工作部分：物料經過輥擠壓后流向下側的破碎室內，經雙軸狼牙棒的轉動，可分離出球粒與返回料。
